Ресивер в промышленной пневмосистеме выполняет несколько задач: накапливает сжатый воздух, сглаживает пульсации давления, обеспечивает резерв на пиковых расходах и защищает оборудование от перегрузок. Выбор между вертикальной и горизонтальной конструкцией зависит не от предпочтений, а от условий площадки, доступного пространства и особенностей эксплуатации.
Оба типа соответствуют единым требованиям по прочности и безопасности, но имеют принципиальные различия в компоновке, устойчивости и удобстве обслуживания.
Конструктивные особенности и условия размещения

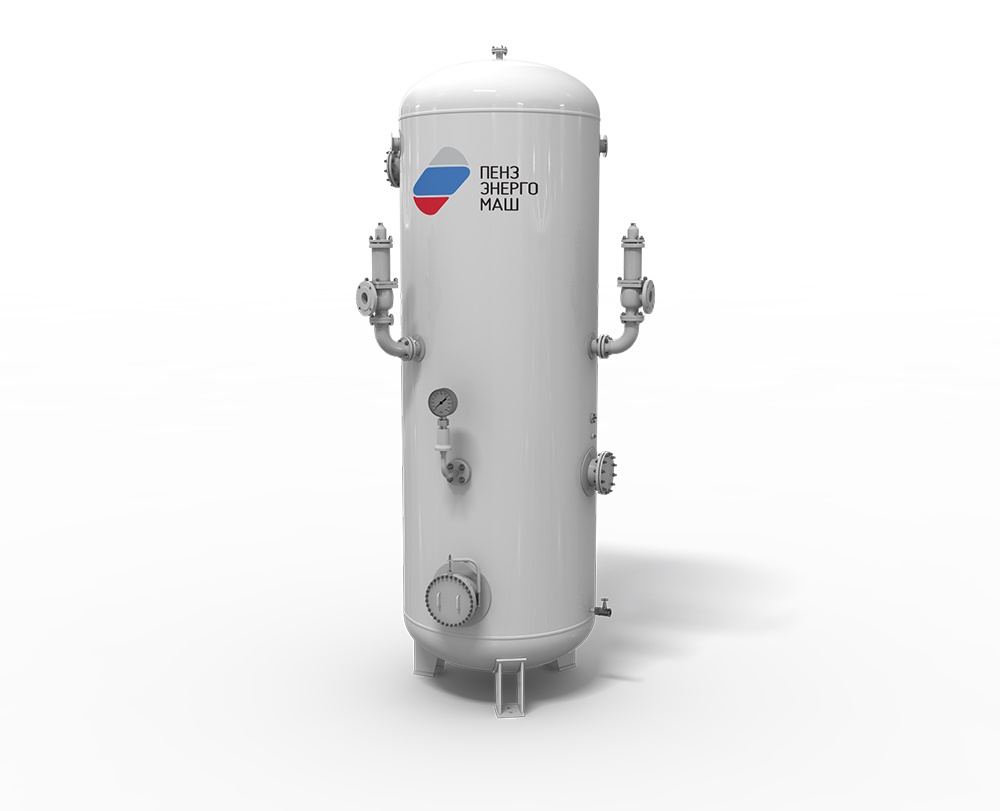

Вертикальные ресиверы промышленные занимают меньше площади. Они устойчивы, имеют меньший диаметр при той же высоте, что позволяет размещать их в узких проходах или между оборудованием. Такая форма удобна для помещений с ограниченной площадью пола, но высокими потолками. Вертикальные модели чаще используют в составе стационарных компрессорных станций, где важна компактность размещения нескольких единиц оборудования.
Горизонтальные модели требуют больше места в плане, но их удобнее монтировать на открытых площадках или в помещениях с низкими потолками. Они устойчивы к вибрациям, проще в обслуживании верхних точек подключения и часто применяются в системах с большими объемами (от 3–5 м³ и выше). Для транспортировки и монтажа горизонтальных ресиверов требуется грузоподъемная техника, так как центр тяжести смещен и конструкция менее устойчива без опор.
Сравнение по главным параметрам
Выбор типа ресивера определяют несколько факторов, которые оценивают до проектирования пневмосистемы:
- Занимаемая площадь. Вертикальный ресивер экономит пространство пола, но требует высоты для обслуживания. Горизонтальный занимает больше места, его можно вписать в низкие помещения.
- Устойчивость и монтаж. Вертикальные модели устойчивы за счет опорной юбки и не требуют дополнительного крепления при правильной установке. Горизонтальные обязательно фиксируют к фундаменту или раме, чтобы исключить смещение при вибрациях.
- Объем и производительность. Для малых и средних объемов (до 2–3 м³) чаще выбирают вертикальные ресиверы. Горизонтальные удобны при объемах от 5 м³, где вертикальная конструкция становится слишком высокой для стандартных помещений.
- Обслуживание и дренаж. В вертикальных ресиверах конденсат скапливается в нижней точке, что упрощает его удаление через штатный дренажный клапан. В горизонтальных моделях зона сбора конденсата распределена по длине, и для эффективного удаления может потребоваться несколько точек дренажа или более сложная система отвода.
- Транспортировка и установка. Горизонтальные ресиверы проще перевозить в кузове стандартного грузового транспорта, их можно перекатывать на катках до места монтажа. Вертикальные при значительной высоте требуют спецтехники для разгрузки и установки в проектное положение.
Что учесть при выборе
При подборе ресивера в первую очередь определяют необходимый объем, рабочее давление и условия размещения. Тип конструкции выбирают исходя из доступного пространства и удобства дальнейшего обслуживания:
- В помещении высокие потолки и ограничена площадь пола — предпочтительнее вертикальный ресивер. Он компактен и не создает препятствий для прохода.
- Потолки низкие, а площадь позволяет — выбирают горизонтальную модель. Ее легче обслуживать без использования лестниц или вышек.
- Для уличной установки горизонтальные ресиверы чаще монтируют на бетонное основание с обязательным заземлением и защитой от атмосферных воздействий.
- В мобильных или временных системах, где оборудование перемещают, удобнее горизонтальные ресиверы на салазках или раме.
Грамотный выбор типа ресивера влияет на удобство эксплуатации, безопасность и срок службы всей пневмосистемы. Ошибиться здесь — значит либо занять лишние квадратные метры, либо сделать обслуживание неудобным, что в итоге скажется на надежности работы промышленного оборудования.
